Kamera rendszer szerelése házilag
Ha nem megy, mi segítünk!
Ez a cikk azoknak szól, akik szeretnék megérteni, hogyan működik egy kamerarendszer telepítése.
Ha nincs időd, szerszámod vagy biztosra akarsz menni, a Trinity Security Hajdú-Biharban, Debrecen környékén, kiemelt partnereink pedig Budapesten és Pest megyében segítenek a kulcsrakész kivitelezésben.
Ha nincs időd, szerszámod vagy biztosra akarsz menni, a Trinity Security Hajdú-Biharban, Debrecen környékén, kiemelt partnereink pedig Budapesten és Pest megyében segítenek a kulcsrakész kivitelezésben.
A kamerarendszer akkor ér valamit, ha stabilan működik és visszanézhető felvételt ad.
A rosszul krimpelt kábel vagy hibás IP-beállítás az egész rendszert használhatatlanná teheti.
A házilagos szerelés tanulható, de a garanciális, tiszta kivitelezéshez sokszor szakember kell.
Kamera szerelés házilag
A biztonság napjainkban egyre fontosabb kérdés, ezért nem meglepő, hogy sokan döntenek úgy, kamerarendszert telepítenek otthonukba vagy vállalkozásukhoz. Bár a kameraszerelés szakértelmet igényel, megfelelő útmutatással és türelemmel házilag is kivitelezhető.
Ebben a részletes útmutatóban végigvezetünk a kamerarendszer telepítésének minden lépésén, a rögzítő összeszerelésétől az internetes elérés beállításáig. A cél az, hogy pontosan lásd, mire vállalkozol, hol hibázhatsz, és mikor érdemes szakembert hívni.
Nincs időd a kivitelezésre? Ha biztosra akarsz menni, csapatunk Hajdú-Bihar megyében, Debrecen térségében, kiemelt partnereink pedig Budapesten és Pest megyében vállalják a rendszer kulcsrakész, garanciális kiépítését.
Szükséges eszközök és anyagok
A kamerarendszer telepítése előtt győződjünk meg róla, hogy minden szükséges eszköz rendelkezésünkre áll. A hiányzó szerszám, rossz kábel vagy nem megfelelő rögzítőelem sokszor több bosszúságot okoz, mint maga a telepítés.
DVR vagy NVR rögzítő
A rendszer központi egysége, amely kezeli és tárolja a kameraképeket.
Merevlemez / HDD
24/7 működésre ajánlott, gyártó által támogatott rögzítő merevlemez.
Biztonsági kamerák
Kültéri vagy beltéri kamerák, megfelelő látószöggel és felbontással.
Koaxiális vagy Cat5e/Cat6 kábel
A rendszer típusától függően analóg vagy IP kamerás kábelezéshez.
BNC csatlakozók
Analóg rendszereknél szükséges csatlakozók a koaxiális kábel végére.
Tápegységek, kábelcsatornák
Stabil áramellátáshoz és rendezett, esztétikus kábelvezetéshez.
Krimpelő fogó, kábelbehúzó
A pontos és stabil csatlakozásokhoz, valamint a kulturált kábelezéshez.
Fúró, fúrószárak, csavarhúzók
A kamerák, dobozok és kábelcsatornák biztonságos rögzítéséhez.
Megjegyzés: A speciális szerszámok — például krimpelő fogó, kábelbehúzó vagy mérőműszer — beszerzése gyakran többe kerülhet, mint egy profi szerelő munkadíja. Ha ezek nincsenek a polcon, érdemes megfontolni a kivitelezés megrendelését.
Rögzítő összeszerelése és HDD beszerelés
A kamerarendszer „agya” a digitális videórögzítő, vagyis DVR, illetve a hálózati videórögzítő, vagyis NVR. Ez az eszköz tárolja a kamerák által rögzített felvételeket, ezért a helyes összeszerelése és a megfelelő merevlemez kiválasztása alapvető fontosságú.
Kezdjük a rögzítő előkészítésével és a merevlemez beépítésével:
1Áramtalanított állapotban távolítsuk el a DVR/NVR burkolatát a készülék alján található csavarok kicsavarásával.
2Vegyük ki a merevlemezt a csomagolásból, és helyezzük be a rögzítő házába.
3Rögzítsük a merevlemezt a mellékelt csavarokkal a készülék alaplemezéhez.
4Csatlakoztassuk a SATA adatkábelt az alaplaphoz, majd a merevlemezhez.
5Csatlakoztassuk a tápkábelt a merevlemezhez és az alaplaphoz.
6Helyezzük vissza és csavarozzuk fel a készülék burkolatát.
Kizárólag a gyártó által ajánlott merevlemeztípusokat használjuk, mivel a folyamatos, 24/7-es működés speciális HDD-t igényel. Egy nem erre tervezett merevlemez gyorsabban meghibásodhat, ami adatvesztést és biztonsági kockázatot okozhat.
IP beállítások konfigurálása
A rögzítő és a kamerák megfelelő hálózati beállítása kulcsfontosságú a rendszer működéséhez. Itt szokott elakadni a legtöbb házilagos kamerarendszer szerelés, mert az IP-címek, alhálózatok, routerbeállítások és távoli elérés nem mindig egyértelműek.
Rögzítő hálózati beállítása
Csatlakoztassuk a rögzítőt egy monitorra és kapcsoljuk be. Lépjünk be a rendszer menüjébe. Általában a rendszergazda felhasználónév „admin”, a jelszó pedig gyakran „12345” vagy „9999”, de mindig ellenőrizzük a készülék dokumentációjában, mert ez gyártónként eltérhet.
Navigáljunk a hálózati beállításokhoz, ahol beállíthatjuk az eszköz IP-címét. Illesszük a hálózati rögzítő IP-címét az internet router IP-címéhez. További alapbeállításokat és DDNS-beállításokat is végezzünk el, ha távoli elérésre is szükség van.
IP kamerák beállítása
Az IP kamerák esetében figyeljünk arra, hogy az alapértelmezett gyári IP-cím gyakran 192.168.1.168 vagy hasonló. A számítógépen ajánlott beállítani egy fix IP-címet azonos hálózati szegmensben, például 192.168.1.200 értéket, alhálózati maszknak pedig 255.255.255.0 értéket.
Webböngészőn keresztül lépjünk be a kamera konfigurációs felületére, és állítsuk be a megfelelő hálózati paramétereket. Figyeljünk arra, hogy ha másik hálózati szegmensbe helyezzük át a kamera címét, akkor az eredeti hálózatból elérhetetlenné válhat. Például 192.168.0.x helyett 192.168.1.x hálózatban már más szabályok érvényesülhetnek.
A kamerák IP-címét szintén illesszük a hálózati rögzítő IP-címéhez. Az IP-beállításokhoz alapvető internetes és hálózati ismeretek szükségesek.
Vezetékelés és krimpelés alapjai
A kamerarendszer telepítésének egyik legfontosabb része a kábelezés kialakítása. Analóg rendszerekhez koaxiális kábelt, például RG59 vagy RG6 kábelt, IP rendszerekhez Cat5e vagy Cat6 kábelt használjunk.
A kábeleket lehetőleg a falban vagy kábelcsatornában vezessük. Kerüljük az erősáramú vezetékekkel párhuzamos vezetést az interferencia elkerülése érdekében. Hagyjunk elegendő plusz kábelt a kamera és a rögzítő végén is.
Egy rosszul megtervezett kábelezés később javíthatatlan hibákhoz, szakadozó képhez, rossz adatátvitelhez vagy esztétikailag vállalhatatlan végeredményhez vezethet.
Gyakori hiba: rossz csatlakozó, szakadozó kép
A rosszul krimpelt csatlakozó a leggyakoribb hibaforrás, ami miatt a kép szellemképes lehet, szakadozhat, vagy az IP kamera egyáltalán nem jelenik meg a hálózaton.
Professzionális telepítésnél minden egyes végpontot műszeres méréssel ellenőrzünk, hogy garantáljuk a stabil adatátvitelt. Ez az a lépés, amelyet házilagos kivitelezésnél sokan kihagynak, pedig később pontosan ez okozza a legtöbb hibát.
BNC csatlakozók felhelyezése analóg rendszerekhez
Vágjuk le a koaxiális kábel végét egyenesre. Blankolással távolítsuk el a külső szigetelést és a fémárnyékolást, vigyázva a központi rézér épségére. Toljuk rá a BNC csatlakozót a kábelre, ügyelve arra, hogy a belső rézér a csatlakozó közepébe kerüljön, míg az árnyékolás a külső részre.
BNC krimpelő fogóval rögzítsük a csatlakozót a kábelhez. A laza vagy hibás BNC csatlakozás képzajt, jelvesztést vagy teljes kamera-kiesést okozhat.
RJ45 csatlakozók felhelyezése IP rendszerekhez
Távolítsuk el a kábel külső szigetelését kb. 2,5 cm hosszan. Rendezzük szét a négy érpárt: narancs-fehér/narancs, zöld-fehér/zöld, kék-fehér/kék, barna-fehér/barna. Vágjuk egyenlő hosszúságúra a vezetékeket, majd rendezzük sorrendbe, általában T568B szabvány szerint.
Helyezzük az ereket az RJ45 dugóba, ügyelve a megfelelő sorrendre: narancs-fehér, narancs, zöld-fehér, kék, kék-fehér, zöld, barna-fehér, barna. Figyeljünk arra, hogy minden ér teljesen a dugó végéig érjen. RJ45 krimpelő fogóval sajtoljuk össze a csatlakozót.
Tipp: ha a kamera nem jelenik meg az NVR-ben, nem mindig a kamera vagy a rögzítő hibás. Nagyon gyakran egy rosszul krimpelt RJ45 csatlakozó, sérült kábel vagy hibás IP-szegmens okozza a problémát.

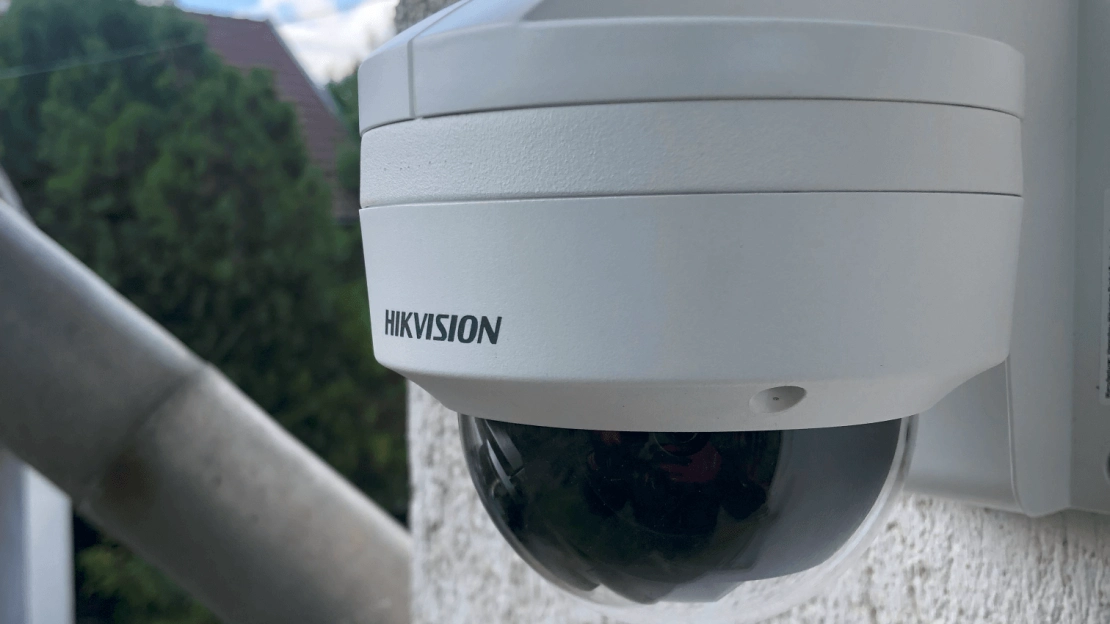

Kamera felszerelés lépései
A kamerák megfelelő elhelyezése és rögzítése meghatározza a rendszer hatékonyságát. Az optimális elhelyezés érdekében mérjük fel a megfigyelni kívánt területet és határozzuk meg a kamerák ideális helyét.
- Ügyeljünk a látószögre és a megfelelő fényviszonyokra.
- Kerüljük az erős fényforrásokat a kamera látóterében.
- Válasszunk időjárásálló kamerákat a kültéri telepítéshez.
- Jelöljük ki a pozíciót, és használjuk a mellékelt rögzítősablont.
- Fúrjuk ki a lyukakat, helyezzünk be tipliket, majd rögzítsük a kamera talpát.
- Csatlakoztassuk a kábelt a kamerához, majd rögzítsük és állítsuk be a kamerát.
Állítsuk be a megfelelő szöget, majd rögzítsük a beállítócsavarokkal. A túl magasra vagy rossz szögben felszerelt kamera hiába működik technikailag, ha a felvételen nem látszik az arc, a rendszám vagy a védendő terület kritikus pontja.
Biztonsági figyelmeztetés: magasban végzett munka
A magasban végzett munka, például eresz alatt, homlokzaton vagy oszlopon, balesetveszélyes. Ha nincs megfelelő létrád, biztonsági felszerelésed, vagy tartasz a magasban végzett munkától, ne kockáztass.
Szerelőink ipari létrákkal és megfelelő felszereléssel dolgoznak, gyorsan és biztonságosan rögzítve a kamerákat a nehezebben elérhető helyeken is.
A rendszer tesztelése és finomhangolása
A telepítés befejezése után fontos a teljes rendszer működésének ellenőrzése és optimalizálása. Egy kamerarendszer nem akkor készül el, amikor felkerültek a kamerák, hanem akkor, amikor minden kamera stabilan működik, a felvétel visszanézhető, és a távoli elérés is megfelelően működik.
Ellenőrzőlista
Minden kamera megfelelően működik és látható a rögzítőn?
A mozgásérzékelés megfelelően van beállítva?
A rögzítési beállítások és ütemezés a kívánt módon van konfigurálva?
A távoli hozzáférés működik okostelefonról vagy számítógépről?
A rendszer minden eleme stabil áramellátást kap?
Szükség esetén szünetmentesített tápegység is be van építve?
Gyakori kérdések a kamerarendszerekről
A szükséges kapacitás függ a kamerák számától, a felvételek minőségétől és a tárolási időtartamtól. Általánosságban egy 4 kamerás rendszerhez legalább 1–2 TB kapacitás ajánlott, de nagyobb felbontás vagy hosszabb tárolás esetén ennél több is szükséges lehet.
Bár az alapszintű telepítés házilag is kivitelezhető, a bonyolultabb rendszereket érdemes szakemberrel telepíttetni. Ez különösen igaz, ha speciális funkciók, nagyszámú kamera, távoli elérés, jelátvitel vagy kültéri magasban végzett szerelés is szükséges.
Nehézségek esetén szakértő segítség Debrecen és Budapest környékén
Bár a fenti útmutatóval házilag is kivitelezhető a kamera rendszer szerelés, a kameraszerelés bizonyos részei komoly kihívást jelenthetnek a tapasztalatlan vagy megfelelő célszerszámmal nem rendelkező felhasználók számára.
Ha a telepítés során nehézségekbe ütközöl, vagy professzionális minőségű kamerarendszerre van szükséged, fordulj hozzánk bizalommal. Egyedi kamerarendszerek szerelését is vállaljuk országosan.
A Trinity Security csapata Hajdú-Biharban és Debrecen térségében, valamint kiemelt budapesti partnereink több száz sikeres telepítéssel a hátuk mögött garantálják a tiszta képet, a rejtett kábelezést és az átgondolt rendszerbeállítást.
